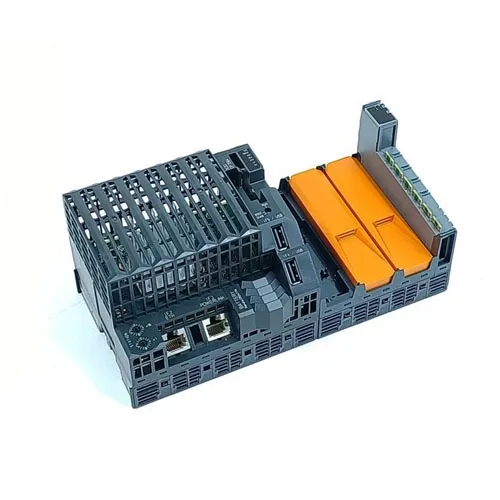

B&R X20CP3584 X20 sistemos 3 lizdų Atom PLC valdiklis

Model:
X20CP3584
Brand:
B&R
Type:
Didelio našumo X20 pramoninis PLC valdiklis
Warranty:
100% naujas originalas
Shipping:
Greitas pasaulinis pristatymas per FedEx ir DHL Express

Trumpas aprašymasSąsajos1x RS232, 1x Ethernet, 1x POWERLINK (V1 / V2), 2x USB, 1x X2X LinkSistemos modulisValdiklisBendra informacijaB&R ID kodas0xC3ADAušinimasBe ventiliatoriausBūsenos indikatoriaiCPU funkcija, Ethernet, POWERLINK, CompactFlash, baterijaDiagnostikaBaterijaTaip, naudojant LED bū......

Siųsti užklausą

Prekės aprašymas

Trumpas aprašymas

Sąsajos	1x RS232, 1x Ethernet, 1x POWERLINK (V1 / V2), 2x USB, 1x X2X Link
Sistemos modulis	Valdiklis

Bendra informacija

B&R ID kodas	0xC3AD
Aušinimas	Be ventiliatoriaus
Būsenos indikatoriai	CPU funkcija, Ethernet, POWERLINK, CompactFlash, baterija
Diagnostika
Baterija	Taip, naudojant LED būsenos indikatorių ir programinę įrangą
CPU funkcija	Taip, naudojant LED būsenos indikatorių
CompactFlash	Taip, naudojant LED būsenos indikatorių
Ethernet	Taip, naudojant LED būsenos indikatorių
POWERLINK	Taip, naudojant LED būsenos indikatorių
Temperatūra	Taip, naudojant programinės įrangos registrą
Palaikymas
Valdiklio perteklius	Taip
Sveikatos duomenų saugojimo palaikymas	Taip
ACOPOS palaikymas	Taip
Vizualinių komponentų palaikymas	Taip
Energijos suvartojimas be sąsajos modulio ir USB	8,6 W
X2X Link maitinimo šaltinio energijos suvartojimas	1,42 W
Energijos suvartojimas
Vidinis I/O	0,6 W
Papildomas galios išsklaidymas, kurį sukelia pavaros (varžinė) [W]	-
Sertifikatai
CE	Taip
UKCA	Taip
CRA (Cyber Resilience Act)	Vertinimas vyksta
ATEX	2 zona, II 3G Ex nA nC IIA T5 Gc IP20, Ta (žr. X20 vartotojo vadovą) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Pramonės valdymo įranga
HazLoc	cCSAus 244665 Proceso valdymo įranga pavojingoms vietoms I klasė, 2 skyrius, ABCD, T5 grupės
DNV	Temperatūra:B(nuo 0 iki 55 °C) Drėgmė:B(iki 100 proc.) Vibracija:B(4 g) EMC:B(tiltas ir atviras denis)
CCS	Taip
LR	ENV1
KR	Taip
ABS	Taip
BV	EC33B Temperatūra: 5 - 55°C Vibracija: 4 g EMC: tiltas ir atviras denis
KC	Taip

CPU ir X2X Link maitinimo šaltinis

Įėjimo įtampa	24 VDC –15 % / +20 %
Įvesties srovė	Maks. 1,5 A
Saugiklis	Integruotas, nepakeičiamas
Apsauga nuo atvirkštinio poliškumo	Taip

X2X Link maitinimo šaltinio išėjimas

Nominali išėjimo galia	7 W
Lygiagretus ryšys	Taip
Perteklinė operacija	Taip

Įvesties I/O maitinimo šaltinis

Įėjimo įtampa	24 VDC –15 % / +20 %
Saugiklis	Reikalingas linijos saugiklis: Maks. 10 A, lėtai pučiama

Išvesties I/O maitinimo šaltinis

Nominali išėjimo įtampa	24 VDC
Leidžiama kontakto apkrova	10 A

Maitinimas – Bendra informacija

Būsenos indikatoriai	Perkrova, veikimo būsena, modulio būsena, RS232 duomenų perdavimas
Diagnostika
RS232 duomenų perdavimas	Taip, naudojant LED būsenos indikatorių
Modulio paleidimas / klaida	Taip, naudojant LED būsenos indikatorių ir programinę įrangą
Perkrova	Taip, naudojant LED būsenos indikatorių ir programinę įrangą
Elektros izoliacija
I/O maitinimas – I/O maitinimo šaltinis	Nr
CPU/X2X Link maitinimo šaltinis – CPU/X2X Link maitinimo šaltinis	Taip

Valdiklis

CompactFlash lizdas	1
Realaus laiko laikrodis	Nelakus, skiriamoji geba 1 s, tikslumas nuo -10 iki 10 ppm esant 25°C
FPU	Taip
Procesorius
Tipas	Atom E620T
Laikrodžio dažnis	0,6 GHz
L1 talpykla
Duomenų kodas	24 kB
Programos kodas	32 kB
L2 talpykla	512 kB
Integruotas I/O procesorius	Fone apdoroja I/O duomenų taškus
Modulinės sąsajos lizdai	3
Nuolatiniai kintamieji	Maks. 256 kB
Trumpiausias užduočių klasės ciklo laikas	400 µs
Tipiškas instrukcijų ciklo laikas	0,0075 µs
Duomenų buferis
Baterijos stebėjimas	Taip
Ličio baterija	Min. 2 metai esant 23°C aplinkos temperatūrai
Standartinė atmintis
RAM	256 MB DDR2 SDRAM
Vartotojo RAM	1 MB SRAM

Sąsajos

Sąsaja IF1
Signalas	RS232
Variantas	Prijungimas per 12 kontaktų gnybtų bloką X20TB12
Maks. atstumas	900 m
Pervedimo kursas	Maks. 115,2 kbit/s
Sąsaja IF2
Signalas	Ethernet
Variantas	1x RJ45 ekranuotas
Linijos ilgis	Maks. 100 m tarp 2 stočių (segmento ilgis)
Pervedimo kursas	10/100/1000 Mbit/s
Perdavimas
Fizinis sluoksnis	10BASE-T/100BASE-TX/1000BASE-T
Pusiau dvipusis	Taip
Pilnas dvipusis	Taip
Savarankiškas derybas	Taip
Automatinis MDI/MDIX	Taip
Sąsaja IF3
Lauko magistralė	POWERLINK (V1/V2) valdantis arba valdomas mazgas
Tipas	4 tipas
Variantas	1x RJ45 ekranuotas
Linijos ilgis	Maks. 100 m tarp 2 stočių (segmento ilgis)
Pervedimo kursas	100 Mbit/s
Perdavimas
Fizinis sluoksnis	100BASE-TX
Pusiau dvipusis	Taip
Pilnas dvipusis	POWERLINK režimas: Ne / Ethernet režimas: Taip
Savarankiškas derybas	Taip
Automatinis MDI/MDIX	Taip
Sąsaja IF4
Tipas	USB 1.1/2.0
Variantas	A tipas
Maks. išėjimo srovė	0,5 A
Sąsaja IF5
Tipas	USB 1.1/2.0
Variantas	A tipas
Maks. išėjimo srovė	0,5 A
Sąsaja IF6
Lauko magistralė	X2X Link meistras

Elektrinės savybės

Elektros izoliacija	Ethernet (IF2), POWERLINK (IF3) ir X2X (IF6) izoliuoti vienas nuo kito, nuo kitų sąsajų ir nuo PLC

Veikimo sąlygos

Montavimo orientacija
Horizontalus	Taip
Vertikalus	Taip
Montavimo aukštis virš jūros lygio
nuo 0 iki 2000 m	Jokio apribojimo
>2000 m	Aplinkos temperatūros sumažinimas 0,5°C 100 m
Apsaugos laipsnis pagal EN 60529	IP20

Aplinkos sąlygos

Temperatūra
Operacija
Horizontali montavimo orientacija	-25-60°C
Vertikali montavimo kryptis	-25-50°C
Nuvertinimas	Žr. skyrių „Pašalinimas“.
Sandėliavimas	-40 iki 85°C
Transportas	-40 iki 85°C
Santykinė drėgmė
Operacija	nuo 5 iki 95%, nekondensuojantis
Sandėliavimas	nuo 5 iki 95%, nekondensuojantis
Transportas	nuo 5 iki 95%, nekondensuojantis

Mechaninės savybės

Pastaba	Užsisakykite programos atmintį (CompactFlash) atskirai Atsarginė baterija įtraukta į pristatymą X20 galinė dengiamoji plokštė (dešinėje) įtraukta į komplektaciją Pridedamas 12 kontaktų X20 gnybtų blokas Sąsajos modulių lizdų dangteliai įtraukti į pristatymą
Matmenys
Plotis	200 mm
Aukštis	99 mm
Gylis	85 mm
Svoris	470 g

Medžiagos numeris:

X20CP3584

Aprašymas:

Intel Atom 600 MHz procesorius su papildomu I/O procesoriumi
Integruotas Ethernet, POWERLINK su apklausos atsako grandine ir USB
3 lizdai modulinės sąsajos išplėtimui
CompactFlash kaip keičiama programų atmintis
256 MB DDR2-SDRAM
Galimas valdiklio perteklius
Be ventiliatoriaus

X20CP3585 valdiklis yra pagrįstas Atom procesoriumi, kurio taktinis dažnis yra ties0,6 GHzir įrengtas256 MBDDR2 SDRAM.

USB, Ethernet, POWERLINK ir nuimamas CompactFlash yra standartinės funkcijos. Gigabit Ethernet sąsaja yra standartinė funkcija. Norint užtikrinti dar didesnį tinklo veikimą realiuoju laiku, integruota POWERLINK sąsaja palaiko apklausos atsako grandinės režimą (PRC).

Valdiklyje yra 3 lizdai, skirti X20 ryšio moduliams. Įvairios magistralės ir tinklo sistemos gali būti lengvai integruotos į X20 sistemą naudojant ryšio modulius
