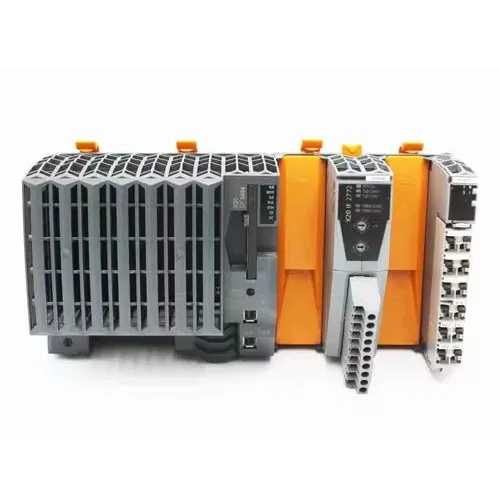

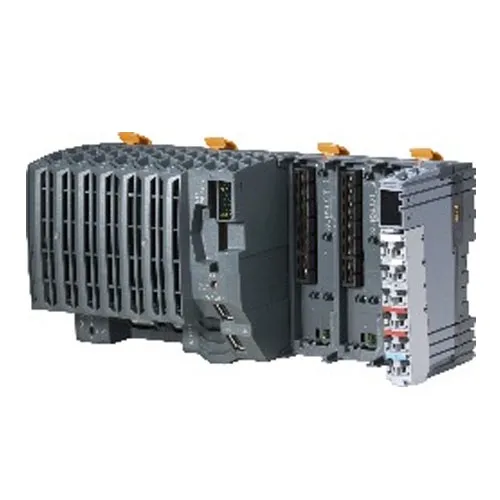

B&R X20CP3484 X20 sistemos Celeron PLC CPU

Model:
X20CP3484
Brand:
B&R
Type:
Standartinis X20 sistemos pramoninis PLC valdiklis
Warranty:
100% naujas originalas
Shipping:
Greitas pasaulinis pristatymas per FedEx ir DHL Express

Techniniai duomenysTrumpas aprašymasSąsajos1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X LinkSistemos modulisCPUBendra informacijaB&R ID kodas0x23A6AušinimasBe ventiliatoriausBūsenos indikatoriaiCPU funkcija, per didelė temperatūra, Ethernet, POWERLINK, CompactFlash, baterijaDiagnost......

Siųsti užklausą

Prekės aprašymas

Trumpas aprašymas

Sąsajos	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X Link
Sistemos modulis	CPU

Bendra informacija

B&R ID kodas	0x23A6
Aušinimas	Be ventiliatoriaus
Būsenos indikatoriai	CPU funkcija, per didelė temperatūra, Ethernet, POWERLINK, CompactFlash, baterija
Diagnostika
Baterija	Taip, naudojant LED būsenos indikatorių ir programinę įrangą
CPU funkcija	Taip, naudojant LED būsenos indikatorių
CompactFlash	Taip, naudojant LED būsenos indikatorių
Ethernet	Taip, naudojant LED būsenos indikatorių
POWERLINK	Taip, naudojant LED būsenos indikatorių
Perkaitimas	Taip, naudojant LED būsenos indikatorių
Diagnostika – ventiliatorius	-
Palaikymas
ACOPOS palaikymas	Taip
Vizualinių komponentų palaikymas	Taip
Energijos suvartojimas be atminties kortelės, sąsajos modulio ir USB	10,5 W
Vidinis X2X Link ir I/O maitinimo šaltinio energijos suvartojimas
Autobusas	1,42 W
Vidinis I/O	0,6 W
Papildomas galios išsklaidymas, kurį sukelia pavaros (varžinė) [W]	-
Elektros izoliacija
IF1 - IF2	Taip
IF1 - IF3	Taip
IF1 - IF4	Nr
IF1 - IF5	Nr
IF1 - IF6	Taip
IF2 - IF4	Taip
IF2 - IF5	Taip
IF3 - IF4	Taip
IF3 - IF5	Taip
IF4 - IF5	Nr
IF4 - IF6	Taip
IF5 - IF6	Taip
PLC – IF1	Nr
PLC – IF2	Taip
PLC – IF3	Taip
PLC - IF4	Nr
PLC – IF5	Nr
PLC – IF6	Taip
Sertifikatai
CE	Taip
UKCA	Taip
ATEX	2 zona, II 3G Ex nA nC IIA T5 Gc IP20, Ta (žr. X20 vartotojo vadovą) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Pramonės valdymo įranga
HazLoc	cCSAus 244665 Proceso valdymo įranga pavojingoms vietoms I klasė, 2 skyrius, ABCD, T5 grupės
DNV	Temperatūra:B(nuo 0 iki 55 °C) Drėgmė:B(iki 100 proc.) Vibracija:B(4 g) EMC:B(tiltas ir atviras denis)
CCS	Taip
LR	ENV1
KR	Taip
ABS	Taip
BV	EC33B Temperatūra: 5 - 55°C Vibracija: 4 g EMC: tiltas ir atviras denis
KC	Taip

CPU ir X2X Link maitinimo šaltinis

Įėjimo įtampa	24 VDC –15 % / +20 %
Įvesties srovė	Maks. 2,2 A
Saugiklis	Integruotas, nepakeičiamas
Apsauga nuo atvirkštinio poliškumo	Taip

X2X Link maitinimo šaltinio išėjimas

Nominali išėjimo galia	7 W
Lygiagretus ryšys	Taip
Perteklinė operacija	Taip

Įvesties I/O maitinimo šaltinis

Įėjimo įtampa	24 VDC –15 % / +20 %
Saugiklis	Reikalingas linijos saugiklis: Maks. 10 A, lėtai pučiama

Išvesties I/O maitinimo šaltinis

Nominali išėjimo įtampa	24 VDC
Leidžiama kontakto apkrova	10 A

Maitinimas – Bendra informacija

Būsenos indikatoriai	Perkrova, veikimo būsena, modulio būsena, RS232 duomenų perdavimas
Diagnostika
RS232 duomenų perdavimas	Taip, naudojant LED būsenos indikatorių
Modulio paleidimas / klaida	Taip, naudojant LED būsenos indikatorių ir programinę įrangą
Perkrova	Taip, naudojant LED būsenos indikatorių ir programinę įrangą
Elektros izoliacija
I/O maitinimas – I/O maitinimo šaltinis	Nr
CPU/X2X Link maitinimo šaltinis – CPU/X2X Link maitinimo šaltinis	Taip

Valdiklis

CompactFlash lizdas	1
Realaus laiko laikrodis	Nelakus, skiriamoji geba 1 s, tikslumas nuo -20 iki 20 ppm esant 25°C
FPU	Taip
Procesorius
Tipas	Celeron 266 (suderinamas)
L2 talpykla	-
L1 talpykla duomenims ir programos kodui	2x 16 kB
Integruotas I/O procesorius	Fone apdoroja I/O duomenų taškus
Modulinės sąsajos lizdai	3
Nuolatiniai kintamieji	Maks. 64 kB
Trumpiausias užduočių klasės ciklo laikas	800 µs
Tipiškas instrukcijų ciklo laikas	0,007 µs
Duomenų buferis
Baterijos stebėjimas	Taip
Ličio baterija	Mažiausiai 3 metai
Standartinė atmintis
RAM	32 MB SDRAM
Vartotojo RAM	1 MB SRAM

Sąsajos

Sąsaja IF1
Tipas	RS232
Variantas	Prijungimas per 12 kontaktų gnybtų bloką TB12
Pervedimo kursas	Maks. 115,2 kbit/s
Sąsaja IF2
Tipas	Ethernet
Variantas	Ekranuotas RJ45
Linijos ilgis	Maks. 100 m tarp 2 stočių (segmento ilgis)
Pervedimo kursas	10/100 Mbit/s
Sąsaja IF3
Lauko magistralė	POWERLINK V1/V2
Tipas	100BASE-T (ANSI / IEEE 802.3)
Variantas	Ekranuotas RJ45
Linijos ilgis	Maks. 100 m tarp 2 stočių (segmento ilgis)
Pervedimo kursas	100 Mbit/s
Sąsaja IF4
Tipas	USB 1.1
Variantas	A tipas
Maks. išėjimo srovė	0,5 A
Sąsaja IF5
Tipas	USB 1.1
Variantas	A tipas
Maks. išėjimo srovė	0,5 A
Sąsaja IF6
Tipas	X2X Link meistras
Kiekis	1

Veikimo sąlygos

Montavimo orientacija
Horizontalus	Taip
Vertikalus	Taip
Montavimo aukštis virš jūros lygio
nuo 0 iki 2000 m	Jokio apribojimo
>2000 m	Aplinkos temperatūros sumažinimas 0,5°C 100 m
Apsaugos laipsnis pagal EN 60529	IP20

Aplinkos sąlygos

Temperatūra
Operacija
Horizontali montavimo orientacija	nuo 0 iki 55°C
Vertikali montavimo kryptis	nuo 0 iki 50°C
Nuvertinimas	-
Sandėliavimas	-25-70°C
Transportas	-25-70°C
Santykinė drėgmė
Operacija	nuo 5 iki 95%, nekondensuojantis
Sandėliavimas	nuo 5 iki 95%, nekondensuojantis
Transportas	nuo 5 iki 95%, nekondensuojantis

Mechaninės savybės

Pastaba	Užsisakykite programos atmintį (CompactFlash) atskirai Atsarginė baterija įtraukta į pristatymą X20 galinė dengiamoji plokštė (dešinėje) įtraukta į komplektaciją Pridedamas 12 kontaktų X20 gnybtų blokas Sąsajos modulių lizdų dangteliai įtraukti į pristatymą
Matmenys
Plotis	200 mm
Aukštis	99 mm
Gylis	85 mm

Medžiagos numeris:

X20CP3484

Aprašymas:

„Intel Celeron 266 Performance“ su papildomu I/O procesoriumi
Įmontuotas Ethernet, POWERLINK ir USB
3 lizdai modulinės sąsajos išplėtimui
CompactFlash kaip keičiama programų atmintis
Be ventiliatoriaus
Itin kompaktiškas

X20CP3484 yra mažiausias „Celeron“ pagrįstas CPU, skirtas X20 sistemai. Tačiau trumpiausias 800 µs ciklo laikas vis dar rodo jo galią. Pagrindinės savybės yra tokios pačios kaip ir didesnių tipų.

Ethernet ir USB yra integruoti. Be to, CPU turi POWERLINK jungtį, skirtą bendravimui realiuoju laiku. Taip pat yra trys įvairios paskirties lizdai papildomiems sąsajos moduliams.

CPU modeliai X20CP3484 ir X20CP3484-1 skiriasi tik SDRAM dydžiu.
